行业新闻

聚氨酯外墙保温

作者:admin 发布时间:2013-08-23 09:53
  一,编制依据
  1.1《工业设备及管道绝热工程施工及验收规范》
  GBJ126-89 2.1甲方提供的图纸及技术要求

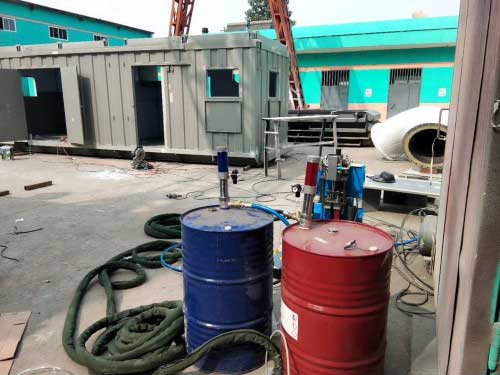

聚氨酯保温发泡机
上图:聚氨酯保温发泡机
  二 ,施工准备
  2.1技术准备  组织技术人员到现场勘察、掌握设计意图,按施工组织设计、规范和质量评定标准做好技术交底,编制材料计划,及各部分项技术措施。配备足够应急用的各类常用药物和医用材料,并准备具有多年化工施工作业的操作熟练工人,施工期间至少应有一名责任监护人员,周围末施工设备和地面不受损害和污染。准备足够的塑料薄膜或彩条布,对末施工设备、原材料、地面等进行覆盖保护,。施    工    前    ,项    目     部技术负责人要认真学习领会甲方的防腐保温工艺流程<或施工方案>和有关化工施工技术规范要求,编制作业指导书,特殊设备特殊部位的技术要求,分发给每个施工人员,并对设备挂牌,确保施工工艺的准确、进度的顺利进行。对特殊设备及其部位施工中的重要施工节点应作专门的交底,并对特殊工序进行培训指导,重点做好施工中的质量通病,习惯性操作错误进行预防。
  2.2工程材料准备  组织材料人员对采购保温材料计划作出详细的安排。在工程施工前应将所在图纸设计材料运至施工现场,并分类入库存放。挂上标识牌,以便于查找。保温材料到仓库后,应进行二次抽查,如不合格应及时退货。抽检准备的主要内容有:
  2.2.1保温材料的品种、数量是否与贴标相符合;
  2.2.2保温材料是否经过雨水浸泡,是否含有积水;
  2.2.3保温材料的导热系数、容重等质量指标是否合格。
  2.3劳动力准备及人员进场  根据本工程的特点,我公司将安排技术能力强、业务素质高的专业施工队伍和施工班组,及时安排进场,由项目部统一指挥,协调施工,加快施工进度,提高工程质量、并保证工程能连续施工。对所有进场施工队伍先进行劳动纪律、法律法规和安全技术操作等方面的教育。做到文明施工、遵章守纪。
  2.4安全及技术资料准备
  2.4.1对所在参加工程施工的人员,进行必要的技术安全学习培训,学习领会甲方纪律、安全、消防等方面的规章制度,明确高空作业的特殊安全措施,必要时进行技术安全考试,考试不合格者,不得操作。  2.4.2保温工程施工,应具有齐全的施工图纸和设计文件,施工单位应对施工图纸进行自审、专业审和综合会审,并及时对所提出的问题给予解答,结合工程情况提出施工方案和技术交底,并应具有书面资料。  2.4.3准备针对本工程的开工报告,并办理开工报告,中间验收 报告、施工记录、隐蔽工程记录及质量检查表格并作好本工程的施工方案。  2.5现场组织准备 2.5.1管理机构设置  该工程将实施项目法施工,建立一个合理的、精干的、高效率项目经理部,全面履行合同,对工程施工进行组织、指挥、管理、协调和控制等五大职能,协调内外部及人员间关系,发挥各项业务职能的 能动作用,满足现场的施工准备、作业计划、生产调度、技术管理、质量控制、安全施工、工程测量、劳务、物资、机具、成本核算、计量试验、生活、文明施工等需要,对本工程的质量、安全文明施工、工期、成本、服务全面负责,确保各项管理目标的完全实现。  项目部人员由经验丰富、服务态度好、责任心强、勤奋实干的工程技术人员和管理干部组成。作业层由我单位的项目经理部选择素质高、曾施工过类似工程的专业队伍施工。  2.5.2工程项目专业配置  根据本工程的施工内容,在工程进度中必须确保各专业配置齐 全,以做到每项施工内容都有科学、合理、专业的归口和管理,切实做到不同专业之间的配合及衔接,在本工程中大范围的专业配置为:除锈专业、防腐专业、扳金专业、保温专业。
  2.6机械设备准备  准备适应于本工程的施工机械,在开工前必须到达施工现场,并进行电源布置及设备安装调试。准备足够的施工设备易损件,所有机械设备要及时保养和维护。
  3.5.1
  (1) 现场安装  把金属保护层紧贴在管道保温层外面,把两边接缝搭接在一起,用手提电钻钻孔,抽芯拉铆钉固定,拉铆钉间距约为200mm,对于保温外径较大的金属保护层,轴向搭接也应加工圆线凸筋,拉铆钉间距可为250mm。钻头直径为Φ5.1mm,禁止用冲孔或其他方式打孔。接缝应严密、平整、并处于隐蔽位置。环向套接一般为50mm,大直径高温蒸汽管道及露天管道为75~100mm,环向搭接宜顺管路坡向,即环向搭口应向下。
  (2) 靠近法兰处直管保温端部的金属护壳,应用锯形钳加工成锯纹(锯齿形),保护保温材料。保温外径大,锯齿形的间距也大,反之则小些。
  3.5.2弯管
  (1)弯管金属保护层  下料长度为根据保温外圆周长加上45mm接缝尺寸,与直管套接 不小于100mm,加工安装方法同直管。
  (2)虾米弯金属保护层  可按平行线法展开放大样或展开计算下料,也可下料长度为保温外圆周长加100mm、下料宽度为外圆周长的1/12,剪成长条修剪(需加上套接尺寸)。高温管道弯头部位金属保护层也可采用全套接型式,使搭接尺寸增大至15~250mm,不加拉铆钉,使弯头金属保护层可自由调节膨胀。
  3.5.3三通  加工安装方法同直管,支管与直管金属保护层用拉铆钉固定。
  3.5.4法兰  测量保温管道、保温法兰外径和法兰保温长度,确定金属保护层端部、筒形部分和插口板的下料尺寸。将切割好的端部板放在圆周扳边机和手动扳边机上加工。将端部板插接成整块;将圆筒部分在拼角轧边机和扳边机上加工接缝,与端板直角咬接后再把插口板插入圆筒部分的插缝处。
